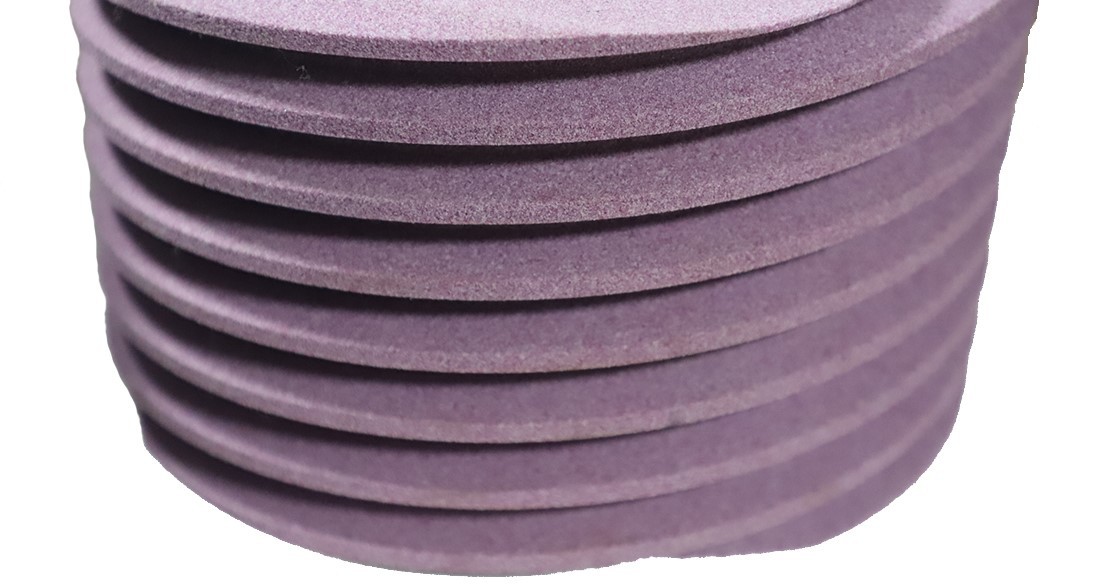

Obecně řečeno, způsoby zpracováníšnekový brusný kotoučlze rozdělit do dvou kategorií:
1. Zpracování metody tváření:
Fréza na ozubení, bruska na tváření ozubení, profil frézy a tvářecího brusného kotouče je velikost profilu drážky zubu zubu šnekového brusného kotouče.
2. Metoda generování zpracování:
Odvalovací frézování ozubení, tvarování ozubení, broušení ozubení (včetně brusky ozubených kol se šnekovým brusným kotoučem, profil brusného kotouče je hřebenového typu.) Generování broušení a broušení tvářením používají jednodílné brusné kotouče, které oba brousí po jednom zubu. Brusný kotouč u generujícího broušení je větší než u tvářecího broušení. Generující broušení využívá princip evolventního tváření; tvářecím broušením je oprava brusného kotouče do tvaru evolventy ozubeného kola. Průměr brusného kotouče používaného při šnekovém broušení je podobný jako u generujícího broušení, ale je silnější. Šnekové broušení využívá principu záběru hřebene a ozubeného kola. Efektivitu a přesnost ostatních aspektů můžete analyzovat sami.
Válcový šnekový převod
Plocha zubu běžného válcového šneku (kromě šneku ZK) je obecně obrobena na soustruhu soustružnickým nástrojem s rovnou čepelí. V závislosti na montážní poloze soustružnického nástroje je také křivka profilu zubu obrobeného povrchu šnekového zubu v různých úsecích různá. Podle různých křivek profilu zubů lze běžné válcové šneky rozdělit do čtyř typů: Archimedův šnek (ZA šnek), evolventní šnek (ZI šnek), normální přímý šnek (ZN šnek) a válcový šnek s kuželovým obalem (ZK šnek). GB10085-88 doporučuje použití červa ZI a červa ZK.
Archimédův červ (ZA červ)
For this worm, the tooth profile is an Archimedean spiral on the plane perpendicular to the worm axis (i.e., the end face), and the tooth profile on the plane containing the axis (i.e., the axial tooth profile) is a straight line, and its tooth profile angle α0=20°. It can be turned on a lathe with a single tool (when the lead angle γ≤3°) or double tools (when γ>3 stupně) s rovnou čepelí. Při instalaci nástroje musí horní plocha břitu procházet osou šneku. Tento šnek se obtížně brousí a je nepohodlné zpracovávat, když je úhel náběhu velký.
Normální rovný profilový šnek (ZN šnek)
Profil zubu na čelní straně tohoto šneku je prodloužená evolventa a normální (NN) profil zubu je přímka. ZN šnek se soustruží i na soustruhu jednoduchým nebo dvojitým nástrojem s rovnou čepelí. Tento červ je také obtížně brousitelný.
Evolventní červ (ZI červ)
Profil zubu čelní strany tohoto šneku je evolventní, takže je ekvivalentní evolventnímu válcovému kuželovému kolu s malým počtem zubů (počet zubů se rovná počtu hlav šneku) a velkým úhlem šroubovice. Šnek ZI lze soustružit na soustruhu dvěma nástroji pro soustružení rovných čepelí. Horní povrch čepele by měl být tečný k základnímu válci, jeden z nástrojů je výše než osa šneku a druhý nástroj je níže než osa šneku. Úhel zubu nástroje by se měl rovnat úhlu šroubovice základního válce šneku. Tento šnek lze brousit na speciálním obráběcím stroji.
Kónický plášť válcový šnek (ZK šnek)
Jedná se o nelineárního šroubovitého povrchového červa. Nelze jej zpracovávat na soustruhu, ale lze jej pouze frézovat na frézce a brousit na brusce. Při zpracování se nástroj kromě spirálového pohybu obrobku také otáčí kolem vlastní osy. V tomto okamžiku je obalová plocha rotační plochy frézy (nebo brusného kotouče) spirálovou plochou zubu šneku a profily zubů na II a NN úsecích jsou obě křivky. Tento červ se snadno brousí, má vysokou přesnost a je stále více používán.
Pokud jde o profil zubu šnekového brusného kotouče spárovaného s výše uvedenými šneky, je zcela odlišný od profilu zubu šneku. Šnekový brusný kotouč je obecně zpracováván odvalovací frézou nebo moučkovou frézou na odvalovacím stroji na ozubení. Aby se zajistilo, že šnek a šnekový brusný kotouč mohou správně zabírat, měl by být profil zubu odvalovací desky, která řeže šnekový kotouč, v souladu s profilem zubu šneku; středová vzdálenost při hlubokém řezání by také měla být stejná jako středová vzdálenost šnekového pohonu.
